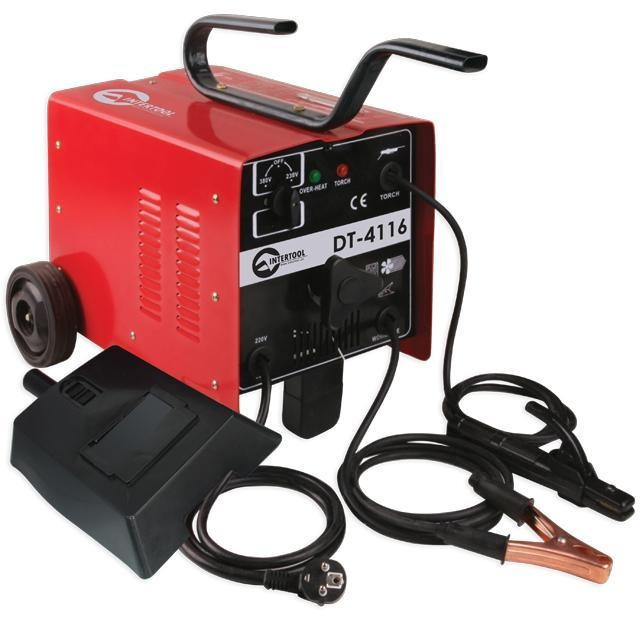

Зварювальний апарат 230 В, 55-160А, 6.5kВт INTERTOOL DT-4116.00

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І ДОКУМЕНТАЦІЯ DT-4116.00

ОПИС

Основу зварювального апарату INTERTOOL DT-4116 становить однофазний трансформатор із помітною характеристикою. Зварювальний апарат DT-4116 використовується для зварювання змінним струмом за допомогою штучних зварювальних електродів (тип E 43R). Зварювальний струм регулюється магнітним шунтом. Значення зварювального струму виводиться на градуйованій шкалі амперметра, розташованій на лицьовій панелі зварювального апарату, і відповідає напругою дуги.

Під час використання зварювального апарату необхідно звернути увагу на зварювальні кабелі. Вони мають бути якомога коротшими та розташовуватися поблизу підлоги. Використовувати потрібно електроди, які підходять для роботи зі змінним струмом. Зварювальний апарат DT-4116 має автоматичний захист від перегрівання (термостат з автоматичним перезапуском). Після декількох хвилин охолодження захист під'єднує трансформатор до електромережі та гасить жовту індикаційні лампи.

Зварювальний апарат DT-4116 живиться як від мережі з напругою 220 В, так і напругою 380 В, споживаючи водночас 6,5 кВт потужності. Для перемикання апарата з однієї напруги на іншу необхідно встановити перемикач у потрібне положення й зафіксувати гвинтом. Обладнати робоче місце диференціальним автоматичним вимикачем для захисту від короткого замикання та розеткою з третім контактом, забезпечити заземлення розетки мідним дротом перерізом не менш ніж 4 мм2.

Для однофазного живлення до контактів розетки під'єднати нуль і фазу, до третього контакту — заземлення. Для двофазного живлення до кожного контакту розетки під'єднати за фазою, а до третього контакту — заземлення.. Зварювальний струм 55-160А. Діаметр використовуваного електрода 2-3 мм.
